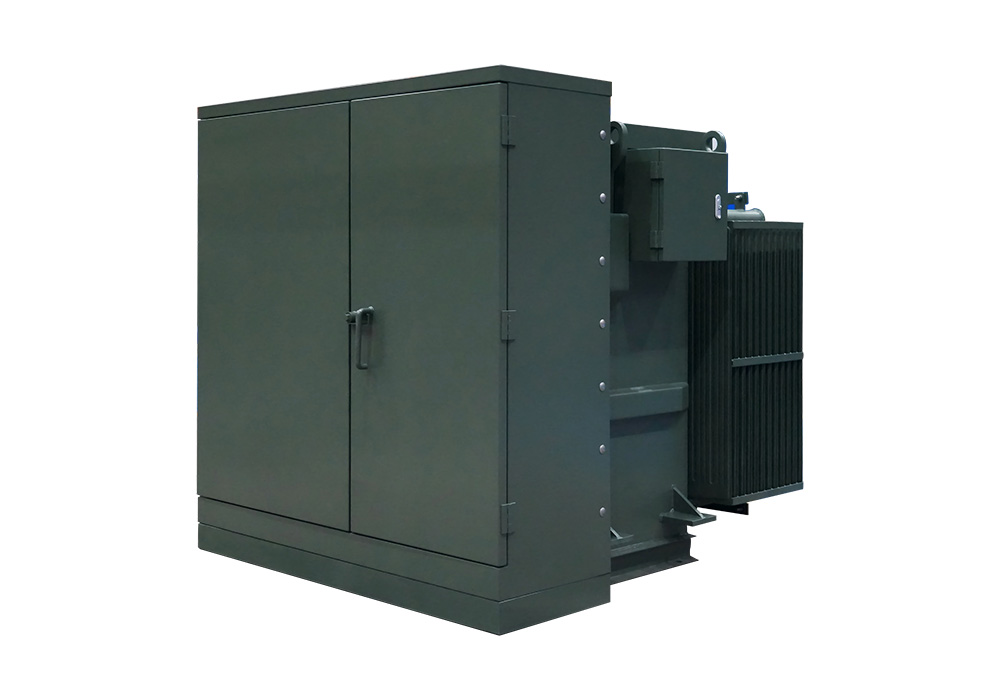

Комбинированная подстанция, также известная как подстанция коробкового типа в американском стиле (или "USP" для сокращения), представляет собой компактный, полный набор оборудования для распределения электроэнергии. Он интегрирует высоковольтные коммутаторы, распределительные трансформаторы, низковольтные коммутаторы, устройства измерения энергии и блоки компенсации реактивной мощности в один или несколько корпусов в соответствии с конкретной схемой проводки.

Он предназначен для трехфазных систем переменного тока 10/0,4 кВ для приема и распределения электрической энергии.

• 01
  Интегрированная конструкция, погруженная в нефть
  Выключатель перерыва нагрузки высокого напряжения, защитники и другие защитные устройства непосредственно погружены в изоляционное масло трансформаторного бака, разделяя тот же корпус, что и обмотки трансформатора. Это приводит к чрезвычайно компактной структуре при использовании трансформаторного масла как для рассеивания тепла, так и для изоляции.
• 02
  Двойная защитная схема
  Резервный предохранитель: Используется для прерывания высоковеличинных неисправных токов. Вставочный предпазитель (тип bay-o-net): обеспечивает защиту от перегрузки и неисправности низкой величины. Он создает видимый перерыв после операции, предлагая безопасную точку изоляции.
• 03
  Стандартизированная низконапряженная сторона
  Низковольтная сторона обычно оснащена выключателями из формового корпуса (MCCB) для защиты от перегрузки и короткого замыкания, обеспечивающими до 4 выходных схем (в стандартных конструкциях).
• 04
  Нет отдельного высоковольтного отделения
  В отличие от подстанций европейского стиля, конструкция в американском стиле не имеет специального высоковольтного коммутационного шкафа. Все высоковольтные операции осуществляются через высоковольтные корпусы или подключаемые кабельные соединения, либо за пределами корпуса, либо в небольшом рабочем отделении.

1. Компактный размер и небольшой след

Для той же номинальной мощности объем составляет всего от 1/3 до 1/5 подстанции европейского стиля. Например, единица 315 кВА занимает около 2-3 м², в то время как европейский тип требует 5-6 м². Это делает его идеальным для ограниченных пространств, таких как городские дороги и жилые комплексы.

2. Более низкая первоначальная стоимость

Благодаря упрощенной конструкции и уменьшенному использованию материалов покупная цена за ту же мощность обычно на 30-40% ниже, чем в европейском стиле. Это делает его очень привлекательным для проектов, чувствительных к затратам (например, временное электроснабжение, модернизация сельских сетей).

3. Гибкая и простая установка

- Полностью запечатанный и без обслуживания (для высоковольтной секции); Нет необходимости в периодическом упылении или внутренних проверках.

- Можно устанавливать непосредственно против стены, вставлять в фасад здания или устанавливать в подземных гаражах.

- Использует предварительно сформованные кабельные соединения для быстрого завершения на месте.

4. Высокая надежность питания

Комбинация с двумя предпазителями обеспечивает более надежную защиту, чем один предпазитель. Резервный предпазитель может прервать неисправные токи до 50 кА и выше, эффективно очищая внутренние неисправности трансформатора. Кроме того, многосхемая конструкция LV позволяет разветвленное распределение - сбой в одной схеме не влияет на другие.

5. Сильная способность перегрузки

Благодаря относительно большому объему трансформаторного масла (по сравнению с сухими трансформаторами того же размера) и эффективному рассеиванию тепла (через гофрированные стенки бака), он позволяет непрерывную перегрузку на 20%-30%. Подходит для применений с сезонными колебаниями нагрузки (например, на строительных площадках, временных выставках).

6. Низкий уровень шума

Корпус и погруженная в масло конструкция обеспечивают присущую звукоизоляцию. При той же мощности рабочий шум обычно на 5-10 дБ ниже, чем у подстанции европейского стиля, что делает его подходящим для жилых районов.
